彎曲試驗機專門測試插頭引出線和電線的抗折強度。試驗方法是將樣品固定在夾具上，并加入一定的載荷。測試時，夾具左右擺動，一定次數后檢查斷線率，或者所有斷線無法通電時檢查總擺動次數。本機可自動計數，當樣品彎曲至斷線無法通電時，可自動停止操作。許多用戶在購買設備后不知道如何使用。下面詳細說明一下彎曲試驗機的測試步驟和使用設備的注意事項:
彎曲試驗機的試驗步驟。
1.切斷200-250毫米的金屬線進行校正，矯直時不得損壞線材表面。
2.安照參數表中線材直徑大小選擇夾片圓弧半徑r，夾片圓弧頂部至拔桿地面的距離b以拔桿底面的距離b以及拔桿孔φ，每個支付夾片上部都印有圓弧半徑數字供選擇，距離b通過搖臂上的單孔調節撥桿的位置得到，以下向上依次為35,50,75,拔桿孔φ可根據拔桿周圍印刷的數字來區分。
3.彎曲試驗機的主拔桿上有四個垂直孔，通過調整拔桿的方向可以得到你需要的孔。使用螺紋一端的孔時，應套上軸套，使用另一端的孔時，應取下軸套，以確保線在彎曲中心線上。
4.將搖臂置于垂直位置，并將其作為測試的初始狀態，先將樣品穿入上夾頭至頂部，轉動上夾頭手柄，將線材上端加緊。彎曲試驗機鋼筋彎曲試驗機鋼筋反復彎曲試驗機。
5.用手柄上的夾頭向下按壓15-25毫米，然后穩定下來。(粗線距距離應該更長，這樣線才能有15-25公斤左右的拉力。)旋轉主夾手柄，夾緊線的下端并彎曲。
6.彎曲試驗機進行彎曲試驗時，應使用均勻的速度(約1次/秒)
7.彎曲計數是從返回的起始位置向右彎曲90度，樣品返回的起始位置為*次，然后向左彎曲90度，樣品返回的起始位置為第二次，以此類推，直到樣品斷裂，樣品斷裂后的zui再?gòu)澢?/span>
8.長期使用后，如果夾片的圓弧表面有壓傷痕跡，應更換夾片。
9.彎曲試驗機油杯及有相對潤滑的地方應經常擦油，以保持潤滑。彎曲試驗機鋼筋彎曲試驗機鋼筋反復彎曲試驗機。
10.安裝:機器應安裝在工作臺的邊緣，旋轉手柄應伸出工作臺。安裝螺釘為三個M8螺栓。兩個夾片的底板上有一個φ10的孔。工作臺上也應鉆孔，使線在孔中自由穿過。

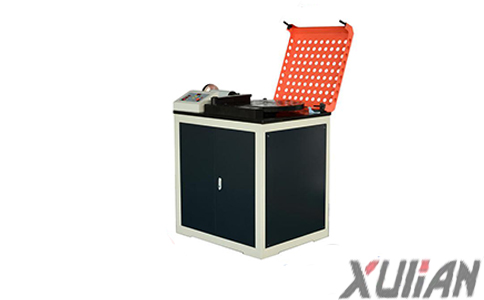

彎曲試驗機
使用彎曲試驗機的注意事項。
1.根據參數表中線材的直徑大小，選擇夾片園弧半徑r，夾片園弧頂部至撥桿底部的間隔b，以及撥桿孔φ，每個支付夾片上都印有園弧半徑數字供選擇。
2.在被檢驗的金屬線材上截取長200mm-500mm的一段，停止矯直，矯直時不得損壞線材外觀。
3.彎曲記數從起始位置向右彎曲90度，樣品第一次返回到起始位置，然后向左彎曲90度，樣品第二次返回到起始位置，直到樣品斷裂，樣品斷裂的最后一次彎曲次數不計。
4.用手將上夾頭向下按15-25mm后穩定，轉動主夾片手柄，將下端夾緊，停止彎曲。
5.彎曲試驗機的主桿上有四個相互垂直的孔，調整拔桿的方向可以得到你需要的孔位。
6.彎曲試驗機試樣時，應采用較平均的速度(約1次/秒)。
7.將搖臂放在垂直位置，并以此作為實驗的初始狀態。將樣品穿入陽奉陰違法夾片底板的孔中，然后從撥桿下部垂直向上穿過撥桿孔，再穿入上夾到頂部，轉動夾頭手柄夾住線材上端。
8.彎曲試驗機長期使用后，如果夾片的弧形外觀有壓痕，應更換夾片。油杯和相對滑動的地方應經常加油，并保持光滑。使用后應擦拭干凈，涂防銹油防止腐蝕。
在了解了彎曲試驗機的試驗步驟和使用設備的注意事項后，操作人員在使用試驗機時必須按照說明書的流程規范使用，否則容易造成機器故障和人員傷害。如果您在使用操作中有任何問題，您可以通過網頁撥打我們公司的服務熱線，我們的技術人員一解答。
